Построение корпоративной инфраструктуры

Организация компьютерной сети

Современный офис, и тем более фирму, имеющую магазины и филиалы, трудно представить без компьютеров. Компьютеры трудно представить работающими не в сети, хотя я могу предположить, что некоторые руководители считают, будто иначе и быть не может, и что всегда можно было передать информацию с одного компьютера на другой, не вставая с рабочего места. Время бежит...

Цель данной статьи - рассказать, как построить надёжную и быструю сеть за не очень большие деньги. Это отнюдь не означает, что речь пойдёт о построении дешёвой сети, вовсе нет. Мы постараемся найти баланс цена-качество-надёжность.

Эта статья рассчитана на сисадминов-эникейщиков, которые в меру сил и способностей пытаются довести до ума компьютерную сеть небольшого (до 100 компьютеров) офиса, ну а опытные сисадмины это и так знают отлично. Все мои советы базируются на личном опыте. Так что читайте с пользой - всегда приятнее учиться на чужих ошибках!

Поскольку сеть должна быть бюджетной, т.е. недорогой (в последний раз подчёркиваю - недорогой, а не дешёвой), опишу правильное с моей точки зрения построение такой сети.




Топология локальной вычислительной сети

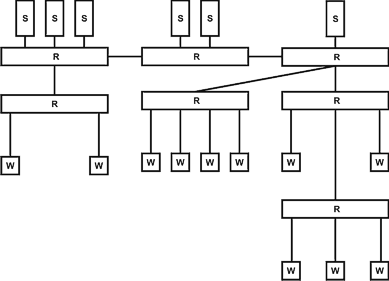

Обычно офисная сеть развивается эволюционным путём - сначала покупаются один-два компьютера, соединённые в сеть свитчем, потом, по мере роста фирмы, увеличения штата, появления новых помещений и зданий, растёт и сеть. И здесь главное для сисадмина - изначально установить и далее соблюсти правильную топологию сети, иначе может возникнуть картина, подобная этой:

Здесь "S" - это серверы, "R" - свитчи на этажах и в комнатах, "W" - рабочие станции.

Чем это чревато? Поначалу вроде как бы всё работает, но до определённых пределов. По мере нарастания такой структуры начинаются необъяснимые чудеса. Сеть вдруг замирает на минуту-другую, килобайтные файлы копируются часами, сетевые ресурсы то появляются в общем доступе, то исчезают... А всё потому, что когда-то надо было срочно установить компьютеры, а лишних розеток не было, и пришлось "временно" поставить свитч, воспользовавшись розеткой соседнего компьютера, или не было длинного кабеля, чтобы провести его к основному свитчу, и тоже поставили патчкорд-времянку со свитчем, а то и просто из-за лени или неграмотности сисадмина сеть росла так, как ей самой хотелось. Я даже встречал сеть на 25 компьютеров, состоящую из шести подсетей, которые замыкались на шести сетевых картах одного компьютера, игравшего роль контроллера домена, файлового сервера и маршрутизатора. По понятиям сисадмина, сотворившего сие чудо, это должно было разделить пользователей по доступу к файлам. В итоге - тормоза в сети, падение баз данных 1С несколько раз в день и т.п. Когда я вместо этого оставил одну сетевую карту, установил одну подсеть и задал права доступа, используя возможности Active Directory, всё заработало быстро, надёжно и без единого сбоя.


Что же делать, чтобы не было таких проблем в сети?

Для того чтобы ваша сеть на витой паре работала правильно, быстро и надёжно, она должна иметь топологию "звезда":

Здесь "S" - это сервер, "1" - свитч, желательно гигабитный, и "W" - рабочие станции.

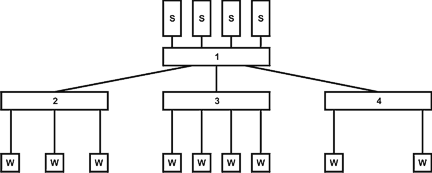

Разновидность звезды для более крупных сетей - "дерево", оно образовалось из нескольких "звёзд" по мере роста фирмы:

Здесь "S" - это серверы, "1" - главный свитч на 1Гбит/с, "2","3","4" - удалённые (например, в разных комнатах или этажах) свитчи на 100Мбит/с (экономия!), и "W" - рабочие станции. При этом удалённые свитчи должны иметь гигабитное гнездо и соединяться с главным гигабитным свитчем через это гнездо. Это нужно для увеличения пропускной способности сегмента сети, обслуживаемого низшим свитчем.


С чего начать?

Если вы планируете новую сеть, или вам досталось наследство, описанное в первом примере, сначала необходимо забыть о существующей сети, составить план размещения всех компьютеров, которые необходимо объединить в сеть, а затем спланировать размещение свитчей и прокладку кабелей так, чтобы они соответствовали схемам "звезда" или "дерево". Это - необходимые затраты, которые в конечном итоге принесут прибыль. Итак, давайте это реализуем!


Из чего это делать?

Не вдаваясь в ностальгические воспоминания об эпохе коаксиалов, скажу, что сейчас все офисные сети построены на витой паре категории 5е, если расстояние между точками не превышает 100 метров. Если необходимо провести сеть на расстояние более 100 метров, настоятельно рекомендую сделать это оптикой. Я делал это и через DSL-модемы (10Мбит/с), и по витой паре (100Мбит/с), но если вам нужна быстрая (1Гбит/с) и надёжная сеть, то лучше оптики нет ничего, причём по цене это на самом деле не так дорого, как кажется. Ну а если на одном из концов точки подключения находится сервер, то скорость в 100Мбит/с, и тем более в 10Мбит/с даст огромные тормоза при работе с базами данных или копированием файлов. В этом случае альтернативе оптике просто нет. Можете сами подсчитать время копирования файла размером в 100Гб по сети в 100Мбит/с, и сравните его с временем копирования по сети в 1000Мбит/с. Вы будете очень удивлены разницей.

Буквально пару слов об оптических линиях. Оптический кабель бывает многомодовый и одномодовый. Дешевле на короткие расстояния, метров до 200, тянуть многомод. Он хоть и дороже одномода в полтора-два раза, но вся "сопутка", вроде медиаконвертеров и пигтейлов, дешевле одномодовых аналогов. На расстояние более 200 метров выгоднее тянуть одномод, тем более что тут речь может идти уже о километрах. Ну а гигабитная скорость сети позволит вам не чувствовать удалённость компьютеров и серверов. В итоге - явная экономия времени и денег.

(Продолжение следует)

Александр РЫКУНИН
