Зверь по имени 3D-мышь

В последние годы в кругу людей, занимающихся компьютерной графикой и созданием 3D-моделей, крутится такое понятие, как 3D-мышь, или 3D-манипулятор. Однако далеко не всякий сторонний человек способен представить себе данный девайс.

Надо сказать, что приспособление довольно интересное и способно сильно ускорить и облегчить работу человека, занимающегося компьютерным моделированием.

Начнем с рассказа о том, что это за зверь. Итак, 3D-мышь представляет собой устройство, которое скорее похоже на джойстик, нежели на обыкновенную компьютерную мышь. Встречаются и другие модели, например, в форме шара.

3D-мышь представляет собой устройство, которое скорее похоже на джойстик, нежели на обыкновенную компьютерную мышь.

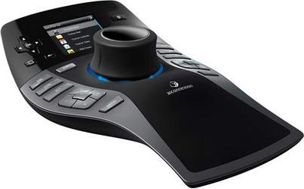

Выглядит 3D-мышь примерно так:

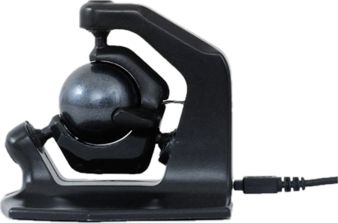

Или так:

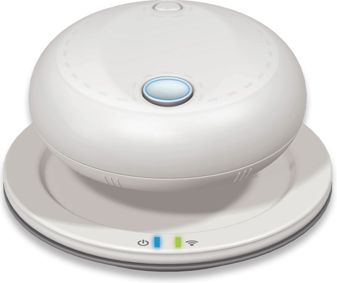

Или даже так:

Такое приспособление позволяет легко осуществлять навигацию в трёхмерном или двумерном виртуальном пространстве (при помощи вращения джойстика), а также может осуществлять следующие действия - Pan/Zoom (Панорамирование/Масштабирование), Tilt/Spin/Roll (Наклон/Вращение/Крен).


Для чего и зачем?

В каждой программе 3D-графики навигация в окнах проекций осуществляется по-своему. В Autodesk Maya, например, за счет клавиши Alt и кнопок мыши, в Autodesk 3ds Max можно воспользоваться панелью навигации в правом нижнем углу, а в таких программах, как Solid Works, Rhinoceros и т.д., используются мышь и кнопки на панели инструментов.

Не сильно удобно и то, что горячие клавиши у каждой из подобных программ отличаются, из-за чего человеку, работающему в различных приложениях, легко запутаться.

Использование 3D-мыши позволит избежать подобных неудобств.

Рассмотрим некоторые устройства. Начнём с продукции компании 3Dconnexion.

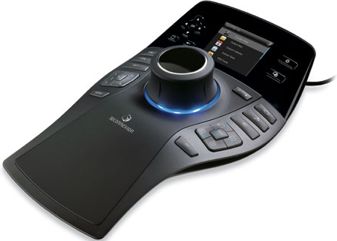

SpacePilot Pro

3D-манипулятор SpacePilot Pro - самый функциональный и самый новый из всех продуктов 3Dconnexion. Данный девайс, кроме полного контроля над движением трёхмерной модели, предоставляет и дополнительные возможности.

Итак, на поверхности мыши располагаются: встроенный ЖК-дисплей Workflow Assistant (на нём отображаются режим работы приложения и раскладка команд по функциональным клавишам) и 28 кнопок, которые предоставляют возможность быстрого доступа к настройкам в используемом приложении.

Устройство оснащено главным манипулятором цилиндрической формы, который перемещается по трём осям X, Y, Z.

Если пользователь захочет сменить рабочее приложение, то смена настроенных возможностей происходит автоматически. Предусматривается, что на функциональные клавиши можно подвесить несколько функций одновременно.

Стоимость такой мыши в районе 600-700$.


SpaceExplorer

Это устройство несколько проще, чем SpacePilot Pro. На нём располагаются 15 функциональных клавиш и отсутствует ЖК-дисплей.

Каждую кнопку можно запрограммировать на любую функцию, как по управлению проекциями, так и по управлению часто используемыми функциями. Главный манипулятор располагается в верхней части мыши. Цена этого устройства порядка 400-500$.

Далее в линейке манипуляторов 3DConnexion располагается SpaceNavigator.


SpaceNavigator

Это младшая модель. SpaceNavigator представляет собой простой манипулятор, который не нагружен функциональными кнопками, однако также может перемещаться в трех измерениях (X, Y, Z).

У этого есть свои плюсы: компактность позволяет ему не занимать много места на рабочем столе. Цена этого устройства колеблется от 100 до 200$. Существует также SpaceNavigator для ноутбуков. Это уменьшенный вариант SpaceNavigator. Он в полтора раза меньше аналога для ПК по размеру и вдвое меньше по весу. Поставляется вместе с защитным чехлом, который позволяет безболезненно носить манипулятор с собой.

Все вышеперечисленные устройства подключаются к компьютеру через USB-порт. Питание электричеством также осуществляется через порт и кабель USB.


Orbita Mouse

Этот манипулятор не имеет дополнительных функциональных клавиш, а лишь передаёт информацию компьютеру с трёх осей (X, Y, Z), что позволяет легко работать 3D-объектами. Отличается эта мышь от предыдущих тем, что "общение" с компьютером происходит через беспроводную связь. Цена этого манипулятора около 100$.


Axsotic 3D-Spheric-Mouse

Немецкая компания Axsotic планирует выпустить собственную сферическую 3D-мышь.

Довольно простой в управлении, этот шарик можно не только крутить во все стороны, но также перемещать в любом из шести направлений. Это позволяет совершать немалое число операций с помощью простых движений. Разработчики утверждают, что для работы с этим манипулятором даже не потребуется устанавливать драйверы, а для работы в приложениях понадобятся плагины, которые можно будет скачать с официального сайта. Однако стоимость манипулятора и дата начала продаж пока что не разглашаются.


Подведём итоги

Думаю, вы заметили, насколько проще и удобнее может проходить процесс моделирования при помощи такого инструмента. Одним из минусов является немалая стоимость такого устройства (как говорилось выше, цены варьируются от 100$ до 700$, в зависимости от выбранной модели). Еще одним минусом является то, что на сегодняшний день 3D-манипуляторы поддерживают не все приложения CAD/CAM, CAE и DCC (например, не существует официального плагина для ZBrush). Но, несмотря на это, думаю, что 3D-мышь сможет значительно облегчить работу тем, кто занимается 3D-моделированием.

absinthium
