"За и против" материнской платы Foxconn H77M-S

В последнее время в буквальном смысле "потоковый" выпуск самых различных комплектующих и, в большой степени, материнских плат, привел к тому, что конструкторы практически перестали создавать уникальные решения. Под одним и тем же названием с небольшими "вкраплениями" в виде уникального индекса, компании-производители выставляют на рынок практически "близнецов", отличающихся, пожалуй, только присутствием или отсутствием пары микросхем.

Вот и новая материнская плата H77M-S, основанная на вполне удачном чипсете, который компания с успехом применяет в материнских платах самого разного технического уровня и предназначения, призвана занять нишу в ряду "материнок" для искушенных пользователей, а именно для тех, кто не требует от компьютера ультра высоких достижений, однако не против построить на базе домашнего ПК какой-никакой мультимедийный центр. Можно сказать, что материнская плата Foxconn H77M-S может оказаться весьма привлекательным вариантом для решения такого вопроса.

Плата продается в небольшой картонной коробке и с небогатой комплектацией: сама плата, два шлейфа SATA, заглушка на заднюю панель ПК, инструкция по эксплуатации и, наконец, диск с программным обеспечением.

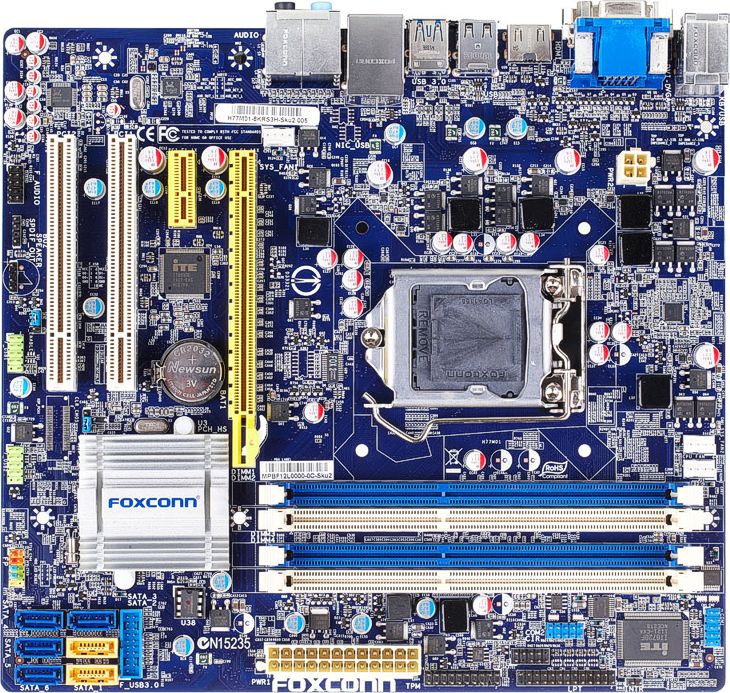

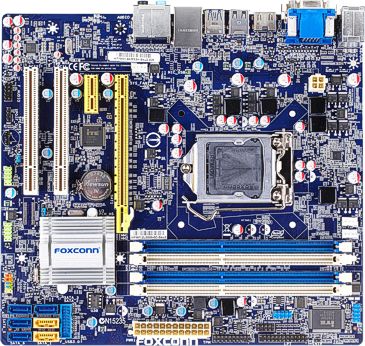

По своим габаритам плата Foxconn H77M-S довольно компактна, и без труда поместится даже в достаточно небольшом корпусе системного блока. По форме плата - почти квадрат со сторонами 244х224 мм.



Разъемов расширения на плате не очень много: PCI Express x16, PCI Express x1 и два PCI-слота старого образца. Последнее порадует тех, кто не хочет менять хорошие, но морально устаревшие платы, к примеру - звуковые или плату ТВ-тюнера, которые пока что оснащаются устаревшими интерфейсами.

В плане незаменимых сегодня портов USB плата очень порадовала: она оснащена четырьмя скоростными разъемами USB 3.0, два из которых внешние и два на самой плате. Кроме того плата оснащена еще шестью внешними и четырьмя внутренними разъемами USB 2.0.

В общем, уверен, у вас и гаджетов столько не найдется, чтобы заполнить все это богатство.

Порадовало так же и количество слотов для памяти, которых четыре, а не два, как часто встречается в бюджетных платах.

Встроенная микросхема памяти ALC888 позволяет без задействования дополнительных средств подключить многоканальную акустическую систему 7.1. Правда, цифровых аудиовыходов на плате нет, что немного огорчило. Зато есть выход HDMI, который без проблем и даже без продвинутой видеокарты позволяет подключить к плате как хороший монитор, так и любой современный телевизор.

Несмотря на сравнительно скромные габариты, монтирование платы можно назвать вполне комфортным. Единственным неудобством может стать использование крупных систем охлаждения, к примеру, нестандартного процессорного кулера с большим вентилятором и габаритной решеткой радиатора. В итоге вы рискуете перекрыть доступ к разъему видеокарты и/или слотов для модулей памяти. Хотя, стоит признать, вы вряд ли столкнетесь с подобной проблемой, так как применять габаритный кулер нет особого смысла, ведь возможности для разгона у данной материнской платы весьма скромные.

Несмотря на сравнительно скромные габариты, монтирование платы можно назвать вполне комфортным.

Отдельный респект можно выразить дизайнерам за компоновку разъемов для подключения питания. Провода легко аккуратно развести, создав внутри корпуса благоприятные условия для охлаждения. Чипсет материнской платы охлаждается с помощью пассивной системы охлаждения в виде алюминиевого радиатора.

Внутренние интерфейсные разъемы, как то USB или аудио премудро смещены в нижнюю часть платы, позволяя пользователю легко и удобно их задействовать. Разъемы же, уже устаревшие (LPT и COM), перенесли в угол, туда, где они есть, но без надобности никому не мешают.

Софтверная низкоуровневая часть представляет собой Aptio Setup Utility. С ее помощью, как я уже говорил, не удастся особенно разогнать систему, однако основные сервисные функции производитель сохранил. Вы можете самостоятельно сконфигурировать состояние периферии расширения, выбрать режим загрузки, просмотреть нужную информацию и даже использовать неплохой и информативный системный монитор.

Итог: материнская плата Foxconn H77M-S представляет собой очень хороший вариант для построения вполне производительной домашней или продвинутой офисной системы. Используя мощный процессор и шуструю память, без особых усилий и дополнительных затрат вы получите весьма функциональную мультимедийную станцию с неплохими возможностями. Особенно порадовало количество портов USB, как современных, так и предыдущего поколения, а так же двух SATA 6 Gbps, рассчитанных, в частности, на производительные жесткие диски, и встроенного видеовыхода HDMI для вывода на телевизор как картинки, так и звуковой дорожки.

Иван КОВАЛЕВ,
VanoID@tut.by

Технические характеристики

Процессорный разъем: Intel LGA 1155

Чипсет: Intel H77 Epress

Форм-фактор, размеры: Micro ATX, 244х224 мм

Поддерживаемые процессоры: Intel Core i3/i5/i7 LGA 1155 max TDP 95 W

Память: 4x240 pin DDR3 1600/1333/1066 max 32 GB

Встроенное видео: (посредством процессора)

Разъем видео: PCI Express x16

Слоты расширения: PCI Express x1, 2 x PCI

Накопители: 2 x SATA 6 Gbps + 4 x SATA 3 Gbps

Аудио: Realtek ALC888 HDA 7.1

Сеть: Realtek RTL8111F 1000 Mbps

USB 2.0: 6 внешних + 4 внутренних порта посредством Intel H77 Express

USB 3.0: 2 внешних + 2 внутренних порта посредством Intel H77 Express

Задняя I/O-панель: 1 x PS/2, 6 x USB 2.0, 2 x USB 3.0, 1 x VGA, 1 x HDMI, 1 x DVI-D, 1 x RJ45 (сеть), 6 x 3.5 mm audio

Внутренние порты: 4 x USB 2.0, 2 x USB 3.0, Front Audio, S/PDIF, LPT, TPM, 2 x COM
