LCD-проекторы своими руками

Дополнительные возможности домашнего РС...

…или что мы можем сделать своими руками? Думаю, что стоит внести некоторое разнообразие в бесконечные войны чипсетов, процессоров, винчестеров, браузеров, операционных систем, услуг мобильной связи, акции "мы не любим Microsoft", семинары по менеджменту, ликбезы по вебу и т.п. То есть сейчас попробуем немного абстрагироваться от всего этого и внимательнее присмотреться, что же все-таки может наш недорогой РС. Например, многие видели на задней стенке USB-разъемы и даже использовали для подключения некоторых устройств. Но известно ли, что с помощью этих портов и устройств для них мы уже сейчас можем полностью управлять всеми аудиосистемами в доме и создать свою систему видеонаблюдения? Это не так дорого, как кажется, причем в большинстве случаев вашего РС хватит для этого, будь он даже и не Pentium II.

На самом деле ничего особенно сложного в устройстве LCD-проектора нет, как это смогло доказать целое течение энтузиастов. Свой собственный проектор можно собрать в домашних условиях. Многие уже сделали это, а некоторые даже коммерциализировали процесс, - например, один из разработчиков собрал все детали и продает их в виде конструктора "сделай сам свой первый проектор" (home.tampabay.rr.com/wwalls/lcd.htm). Стоимость составляющих набора редко превышает $200-400, за счет чего предприятие можно считать выгодным.

Проекторы обладают двумя огромными плюсами:

  1. Абсолютно безвредны для здоровья.
  2. Изменение диагонали видимой части экрана - по усмотрению.

Промышленные дорогие модели предлагают гораздо более широкий спектр возможностей, включая работу устройства при любых типах освещенности, совмещение с различными стандартами видеосигнала. В варианте домашнего "самосбора" часть функций переносится на РС, например, можно использовать TV-тюнер.

На рисунке 1 показана примерная схема одного из самых простых решений таких творений (разрез по центру).

Рис. 1

Я немного адаптировал эту схему, поскольку на странице www.audiovisualizers.com/madlab/lcd_proj.htm она вообще нарисована от руки. По крайней мере, даже на адаптации смысл понять можно. Используется обычный активный LCD-монитор, подключенный к компьютеру, его изображение отражается в зеркале и направляется на линзу. Лампой усиливается яркость картинки. Предусмотрена достаточно тривиальная система охлаждения.

Эта схема может усложняться и удешевляться. Например, за счет использования отдельных LCD-панелей, а не мониторов целиком. Они продаются и стоят достаточно дешево ($60-250 на eBay), хотя можно найти, соответственно, и получше, и подороже. То есть, в данном случае пределов совершенству нет.

На рис. 2 показано решение, предусматривающее использование LCD-панели.

Рис. 2

В данном случае мы уже оперируем несколько более профессиональным решением, нежели в первом примере.

Существуют и более сложные схемы для домашней сборки, например, представленная на рисунке 3, которая уже близка к промышленным оригиналам. При этом ее можно реализовать в домашних условиях.

Рис. 3

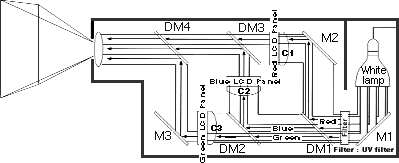

Как видно на рисунке (3), в устройстве используются фильтры, зеркала, три LCD-панели для каждого из цветов, соответственно, и лампа. Белый свет лампы разделяется на синий, красный и зеленый. Соответственно, для каждого предусмотрен свой тракт следования. На линзу поступает суммарный сигнал. Эта схема уже более близка к профессиональным реализациям проекторов, но она, соответственно, и более дорогая.

Что самое интересное, по теме создания LCD-проекторов своими руками существует множество форумов, это даже можно назвать некоторым течением энтузиастов. Если вы решились создать свой проектор, то можете списаться с авторами www.audiovisualizers.com/madlab/lcd_proj.htm - они готовы помочь.
