Мобильные процессоры: всё об архитектурах

Что общего у микроволновки и суперкомпьютера, у калькулятора и марсохода? Микропроцессор. Эта маленькая, но архиважная деталь – неотъемлемая часть любого электронного устройства, какую бы функцию оно ни выполняло, ведь именно микропроцессор отвечает за «мышление» прибора. Конечно, процессор не думает в полном смысле этого слова, однако он способен делать то, что не может человек – очень-очень быстро считать. И если дать процессору необходимую информацию и «объяснить», что с ней делать, то есть запрограммировать его, – мы получим очень полезного железного друга. Можно без преувеличения сказать, что микропроцессоры изменили наш мир.

Современные микропроцессоры сильно отличаются от тех, что разрабатывались в 1950-60-х годах. Например, первоначально процессор разрабатывался для небольшого количества уникальных компьютеров, а порой и вовсе единственного компьютера. Это был довольно дорогостоящий процесс, почему неудивительно, что от него отказались. Сегодня подавляющее большинство процессоров представляют собой серийные универсальные модели, подходящие для большого числа компьютеров.

Другое отличие многих современных ЦП в том, что они представляют собой микроконтроллеры – более универсальные схемы, в которых процессор соединен с дополнительными элементами. Это может быть память, различные порты, таймеры, контроллеры внешних устройств, модули управления интерфейсами и т.д.

SoC-процессоры



Большинство современных процессоров так или иначе основаны на принципах, заложенных еще в 1940-х годах американо-венгерским ученым Джоном фон Нейманом, хотя, конечно, они прошли очень длинный путь развития по меркам технологий. Одна из главных на сегодняшний день процессорных архитектур называется SoC, или система на чипе (англ. system on a chip). Это тоже микроконтроллерная архитектура, но еще более плотная. Здесь целый ряд компонентов помещаются на одном полупроводниковом кристалле. Это как бы не процессор, а целый компьютер. Такой подход позволяет упростить и удешевить сборку и процессоров, и целых устройств.

Именно SoC-процессоры используются в подавляющем большинстве современных смартфонов и планшетов. Например, SoC-процессорами являются чипы британской фирмы ARM, на которой работает большинство Android-устройств, а также смартфоны iPhone и планшеты iPad. ARM-процессоры используются и в чипсетах MediaTek, где их число доходит до десяти.

RISC-процессоры

Технология RISC означает упрощенный набор команд (англ. reduced instruction set computer), ее впервые предложили в компании IBM. В основу RISC положена идея максимального повышения быстродействия посредством упрощения инструкций и ограничения их длины. Благодаря этому подходу стало возможным не только повысить тактовую частоту, но и сократить так называемый процессорный конвейер – очередь из команд на выполнение, а также снизить тепловыделение и потребление энергии.

Первые RISC-процессоры были настолько простыми, что не имели даже операций деления и умножения, однако они быстро прижились в мобильных технологиях. На архитектуре RISC основано большинство современных процессоров. Это, во-первых, уже упоминавшиеся процессоры ARM, а также PowerPC, SPARC и многие другие. Популярнейшие процессоры Intel уже много лет основаны на RISC-ядре, начиная с 1990-х годов. Можно сказать, что технология RISC сегодня является доминирующей, хотя у нее существует множество вариантов реализации.

CISC-процессоры

Это более традиционный вид микропроцессоров, которые отличаются от предыдущих полным набором команд, отсюда и название: компьютер с полным набором команд (англ. complex instruction set computer). Такие процессоры не имеют фиксированной длины команды, а самих команд больше. CISC-процессорами были все процессоры архитектуры x86, которая доминирует в компьютерной индустрии уже не одно десятилетие, до появления Intel Pentium Pro, который впервые отошел от CISC-концепции и сегодня представляет собой гибрид – CISC-чипсет на базе RISC-ядра.

Классическая CISC-архитектура используется все реже из-за пониженной тактовой частоты и высокой стоимости сборки. Однако она по-прежнему востребована в серверах и рабочих станциях, то есть системах, стоимость которых менее критична по сравнению с чисто потребительскими устройствами.

ARM и x86

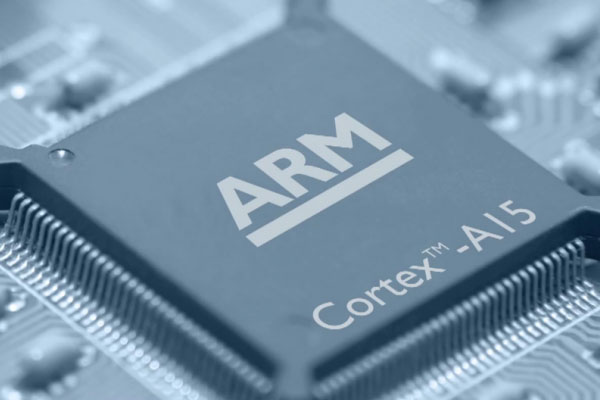

Как уже упоминалось, процессоры фирмы ARM используются в большинстве мобильных устройств, тогда как архитектура x86 давно господствует в настольных компьютерах и ноутбуках. Отчего такое разделение? Когда-то ARM-процессоры считались сугубо «телефонными» – это были очень маломощные чипы с невысокими возможностями, идеально «заточенные» под мобильную технику. Они не грелись, не требовали много энергии и умели делать то немногое, что нужно делать на телефоне или смартфоне.

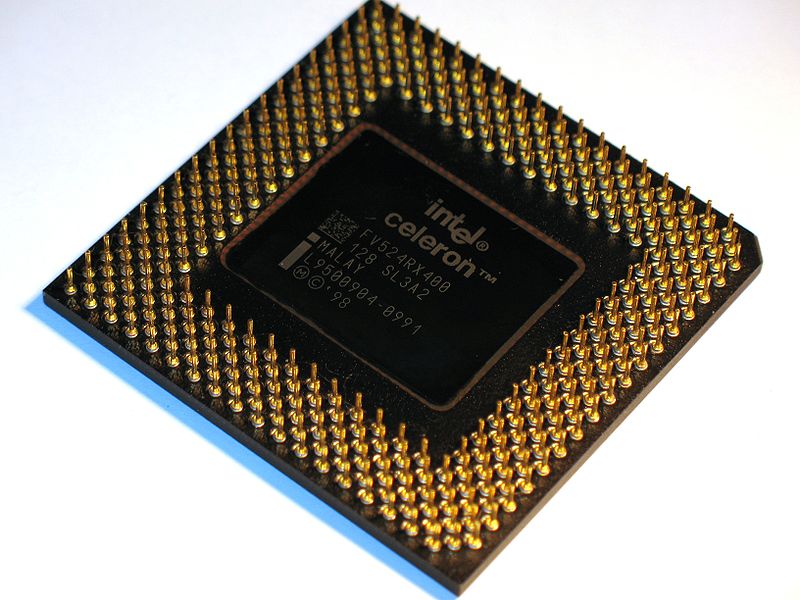

С другой стороны, семейство x86, разработанное Intel, начиная с легендарного процессора Intel 8086 (откуда и пошло название) образца 1978 года, всегда было уделом компьютеров мощных, «настоящих». Куда уж до них ARM, говорили многие эксперты. Но времена меняются, и сегодня архитектуры ARM и x86 яростно конкурируют друг с другом во всей компьютерной индустрии, которая все больше зависит от мобильных технологий.

Сама компания ARM, в отличие от Intel, не производит процессоры, но лицензирует их сторонним производителям, среди которых практически все гранды: Apple, Samsung, IBM, NVIDIA, Nintendo, Qualcomm и даже, вот так ирония, Intel (и ее вечный конкурент AMD). Такой подход привел к тому, что ARM-процессоры буквально завалили рынок – сегодня их выпускается не один миллиард каждый год.

Поскольку сегодня все больше людей предпочитают планшеты традиционным компьютерам, продажи которых пошли на спад, сложилась ситуация, очень неприятная для Intel и AMD и немыслимая еще лет десять назад. Intel неожиданно оказалась в роли догоняющей и начала активно развивать собственные низковольтные решения, и не сказать, что совсем безуспешно – современные модели Intel Atom и Core M обладают вполне конкурентоспособными характеристиками по ряду параметров.

В новой для себя ситуации оказалось и сообщество разработчиков, которым пришлось быстро адаптироваться под требования рынка. Сначала интернет-революция привела к тому, что пользователи стали гораздо реже работать в традиционных программах на традиционном компьютере и чаще – в веб-браузере. Затем еще одна, мобильная революция породила новую реальность: массовый пользователь вообще отложил компьютеры и перешел на мобильные устройства, где работают в основном в мобильных приложениях. А мобильные приложения – это опять-таки ARM, с которой Intel пока не может совладать.

big.LITTLE

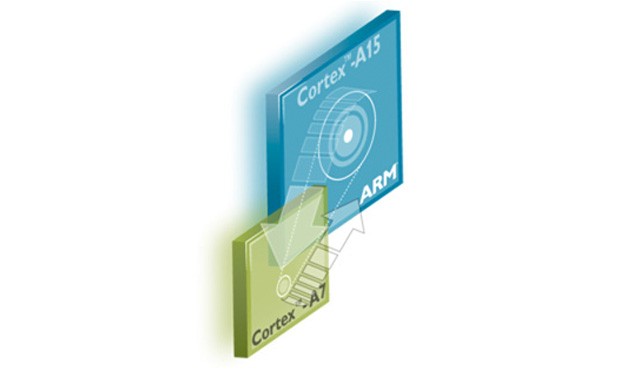

Одной из перспективных технологий ARM является big.LITTLE – технология оптимизации потребления энергии за счет объединения более высокопроизводительных ядер с менее производительными, но более энергоэффективными. Например, это может быть Cortex-A15 и Cortex-A7. Это как бы две передачи на автомобиле: когда нужно выполнить более сложную и ресурсоемкую задачу, включается более мощный чип, а для фоновых задач больше подходит более экономичный. В результате такого подхода последнее поколение платформы big.LITTLE позволяет снизить потребление энергии чипом на 75% и одновременно поднять производительность на 40%.

У big.LITTLE есть свои разновидности. Например, в 2013 году компания MediaTek представила платформу CorePilot на базе big.LITTLE, в которой впервые был реализован принцип разнородной (гетерогенной) множественной обработки данных (HMP). Специальное ПО автоматически распределяет рабочие потоки между разными ядрами исходя из их требований. Осуществляется интерактивное управление потреблением энергии и температурными режимами, а специальный алгоритм планировщика в сочетании с трехкластерной архитектурой позволяет еще больше снизить потребление энергии чипом.

Такую платформу иначе называют Device Fusion, и разработчики обещают внушительный, в разы, рост производительности при отсутствии дополнительного нагрева устройства. Облегчена и жизнь программистов, которых освободили от необходимости решать, для каких задач какие ядра использовать. Назначение ядер происходит в полностью автоматическом режиме. Технология, фактически, следит за тем, чтобы каждое ядро использовалось эффективно и не простаивало. Каждая задача исполняется на оптимальном ядре (или ядрах) либо центрального, либо графического процессора вне зависимости от архитектуры.

Почему кластерные архитектуры эффективнее?

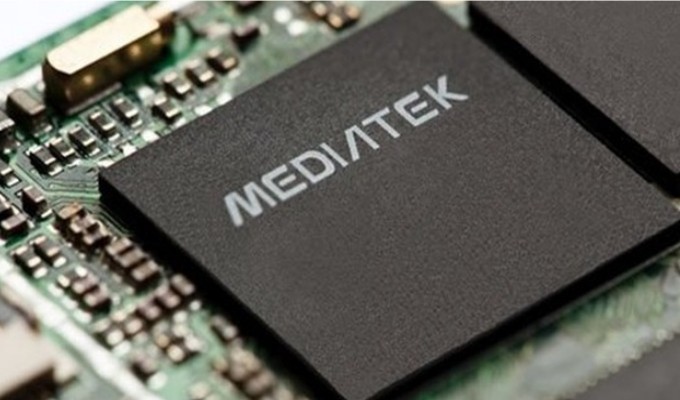

Но тайваньская компания MediaTek – это не только CorePilot. Производитель произвел настоящий фурор со своей трехкластерной технологией Tri-Cluster. Чтобы понять, что это такое и как работает, вспомним, как работает процессор смартфона или планшета в самом общем случае.

Современный мобильный процессор, а также чипсет (окружающий его набор микросхем), состоит из нескольких ядер, число которых сегодня растет, как на дрожжах. Это позволяет распределить задачи между ядрами и таким образом выполнять несколько дел одновременно. Телефон пытается перераспределять нагрузку на ядра динамически, решая, какие ядра и когда использовать.

Но как происходит это распределение? Иногда – по решению разработчика ПО, иногда –полностью автоматически, и тут все зависит от алгоритмов, которые могут быть более или менее эффективны. В технологии big.LITTLE эту задачу выполняет специальный модуль – планировщик. Например, он может перенести выполнение какого-то процесса с одно ядра на другое, если первому не хватает производительности.

Технология big.LITTLE сделала большой шаг в сторону эффективности за счет двух процессорных кластеров – групп ядер (англ. cluster – скопление). Если нужно поиграть в трехмерную игру, включаем мощный кластер; если нужно, скажем, почитать книгу или вообще убрать телефон в карман, включается слабый кластер, направленный на максимальную экономию энергии. Вот почему кластерная архитектура столь перспективна. В традиционных однопроцессорных архитектурах, а также многопроцессорных однокластерных, нет такого пространства для маневра и такой гибкости при распределении нагрузок.

Три кластера против двух

Но и здесь возникла проблема: задачи средней сложности, наиболее распространенные на телефонах, часто направляются на кластер с мощными ядрами. Например, мы работаем с электронной почтой. Задача не ахти какая ресурсоемкая, но двухкластерная платформа может включить для нее мощный кластер. У нее просто нет выбора – кластера всего два, а никакой «золотой середины» нет. Результат – ускоренный расход энергии и нагрев устройства при отсутствии очевидных преимуществ для пользователя от быстрого кластера.

Именно эту задачу решает архитектура Tri-Cluster в сочетании с CorePilot 3.0. Она работает не с двумя, а с тремя кластерами, которые в ней получили названия минимум (Min), медиум (Med) и максимум (Max). Для большинства повседневных задач используется средний кластер – та самая золотая середина. Максимальный кластер включается относительно редко и только тогда, когда это действительно нужно: игры, обработка графики и т.д. Ну а сверхэкономичный кластер Min управляет фоновыми приложениями, сводя энергопотребление к минимуму.

Такой подход наиболее сбалансирован с точки зрения производительности и экономии. Мобильное устройство как бы получает третью передачу. В MediaTek даже говорят, что позаимствовали эту идею у автомобильной индустрии. В компании отмечают, что он позволяет сократить энергопотребление на треть и одновременно поднять производительность на 12–15% в зависимости от ресурсоемкости задачи.

Helio X20

Типичный образец технологий Tri-Cluster и CorePilot – новейший 20-нанометровый десятиядерный чип MediaTek Helio X20 на базе ARM Cortex. Кластер Max в нем представлен группой из двух ядер Cortex-A72 с тактовой частотой 2,5 ГГц, в Med работают четыре ядра Cortex-A53 с частотой 2 ГГц, ну а Mini выполнен в виде опять-таки четырех ядер Cortex-A53 на 1,4 ГГц. Helio X20 стал первым в мире мобильным процессором с технологией Tri-Cluster и десятью ядрами (Deca-core).

В MediaTek провели исследование, которое доказывает, что данный чип способен проработать на 30% дольше времени, чем аналоги с сопоставимыми характеристиками. Выполнялись тесты даже для конкретных сценариев. Например, при работе в Facebook удается снизить расход энергии на 17–40%, голосовое общение в Skype позволяет сэкономить 41%, работа Gmail – 41%, игра Temple Run – 17%. Самая впечатляющая экономия достигается в ситуации, когда телефон просто показывает домашний экран – 48%. В этой ситуации работает именно кластер Min, и энергопотребление составляет всего 0,026 Вт.



Если верить тайваньскому ресурсу DigiTimes, производители мобильной техники буквально выстраиваются в очередь за новейшим чипом Helio X20. Летом этого года ресурс писал, что чип планируют использовать LG, HTC, Sony, Lenovo, Huawei, Xiaomi и ZTE. Новый чип оказался на 40% быстрее и на столько же экономичнее предыдущей модели семейства, X10. Первые устройства с таким процессором появятся на рынке в начале 2016 года, поэтому пока придется запастись терпением.

Возможности трехкластерных SoC-процессоров MediaTek

Процессоры MediaTek относятся к классу SoC, то есть таких, в которых на одной кремниевой пластинке собран целый мини-завод. Тут и память, и графика, и камера с видеокодеками, и контроллеры дисплея, модема и других интерфейсов. Некоторые особенности чипсета выглядят следующим образом:

  • Универсальный модем WorldMode LTE Cat-6 от MediaTek поддерживает LTE и одновременно допускает агрегацию частот, что позволяет использовать его практически в любой сети.
  • Новейший видеочип ARM Mali обеспечивает высочайшую производительность графики в двумерном и трехмерном режимах.
  • Дополнительный встроенный процессор Cortex-M4 работает в фоновом режиме с крайне низким энергопотреблением, обеспечивая работу фоновых приложений.
  • Контроллер двух камер со встроенным 3D-движком не только быстро работает, но и эффективно генерирует сложные объемные изображения, а встроенная технология шумоподавления доводит картинку до практически идеальной.
  • Дисплей может работать с частотой обновления 120 Гц вместо стандартных 60 Гц, что дает изумительно четкое изображение и отзывчивый интерфейс.

Процессор комплектуется новейшим видеочипом ARM Mali-T800, который, помимо прочего, обеспечивает работу дисплеев высокой четкости вплоть до WQXGA на частоте до 120 Гц. Другими словами, устройство можно комплектовать дисплеем разрешением вплоть до 2560×1600 пикселов.

Весьма впечатляет реализация камеры: скорость декодирования получаемого изображения может доходить до 30 кадров в секунду при разрешении 25 мегапикселов (либо 24 к/с при 32 Мп), при этом встроенный чип сразу же, на лету, осуществляет одновременно шумоподавление, повышение четкости и 3D-конверсию. При воспроизведении видео поддерживается 10-битная глубина цвета и кодеки VP9 HW и HEVC.

Встроенный модем Helio X20 поддерживает большой арсенал мобильных сетей, такие как LTE FDD/TDD R11 Cat-6 (до 300 Мбит/с), CDMA2000 1x/EVDO Rev.A. Здесь же есть Wi-Fi 802.11ac, Bluetooth, GPS, российская система навигации ГЛОНАСС и даже китайская BeiDou.

Независимые тесты Helio X20, в частности GeekBench 3, показывают явное превосходство по сравнению с предыдущей и тоже очень популярной моделью X10. В тесте AnTuTu результат X20 на 40% выше, чем у X10, что в целом подтверждает внутренние тесты MediaTek. Helio X20 также явно превосходит чип Exynos 7420.

Helio X20 – процессор очень новый, поставки начались совсем недавно, но уже известны некоторые подробности об устройствах, которые его получат. Так, Acer будет устанавливать его на свой флагманский планшетофон Predator 6. Целых 4 гигабайта оперативной памяти, дисплей Full HD, 4 динамика, аккумулятор на 4000 мА*ч, необычный агрессивный дизайн – не смартфон, а зверь! Другая ожидаемая новинка с этим чипом – новый флагман HTC One A9, в котором незадачливый тайваньский производитель постарается исправить провал модели One M9. 2016 год обещает быть очень интересным.

MediaTek вокруг нас

Мы начинали с того, что микропроцессоры сегодня окружают нас повсюду, как воздух, и продукция MediaTek в полной мере подтверждает этот тезис. Вообще, диапазон интересов тайваньцев поражает: Интернет вещей, нательная электроника, медицинские устройства, навигация, автономные автомобили и вездеходы, умный дом, умный город, дистанционное управление приборами, 3D-печать и даже домашнее виноделие. Вот лишь часть сфер, в которых MediaTek совместно с партнерами выпускает специализированные чипсеты.

Некоторые из них очень оригинальны. Например, энтузиастам всех мастей понравится миниатюрная копия марсохода Curiosity, напичканная очень серьезными технологиями: камерой с собственным Wi-Fi-роутером и сервером для отправки изображения, шестью колесами (все – ведущие), манипулятором с тремя степенями свободы. Таким вездеходом можно управлять по Bluetooth, он может двигаться со скоростью до 3 км/ч, разворачиваться в любом месте и вести видеосъемку с непрерывной трансляцией сигнала.

Другой пример использования процессоров MediaTek – компактный домашний 3D-принтер со скоростью печати 150 мм в секунду при точности 0,01 мм. Такой принтер поддерживает больше 10 различных материалов, может печатать объекты диаметром 180 мм и высотой 200 мм и работать без остановки до 36 часов. Здесь используется микросхема MediaTek LinkIt ONE. Такой принтер очень доступен, легок и помещается на стол.

Еще больше поражает воображение Smart Brewer – целая домашняя система для виноделия. Если при этих словах вы представили себе систему из чанов, с трудом помещающуюся на кухне, то зря: речь идет о компактном стакане с насадкой и трубкой, которая благодаря той же микросхеме LinkIt ONE полностью управляет всем процессом брожения, при этом контролировать процесс можно со смартфона через Bluetooth. Это настоящая винная бочка XXI века!

Многие изобретения, возможные благодаря полупроводниковым решениям MediaTek, еще ждут своих инноваторов и разработчиков. Кстати, MediaTek очень любит разработчиков и старается сотрудничать с ними как можно плотнее.  Для этой цели был создан сайт MediaTek Labs (labs.mediatek.com) – онлайн-площадка, на которой начинающие (и не только) разработчики могут получить все необходимое для создания гаджетов в категориях нательной техники и Интернета вещей. Интересные проекты будут поощряться и развиваться совместно с компанией. Менее чем за год существования в Labs зарегистрировалось больше 6000 участников, из которых русскоязычных больше 16%. И это только начало!

Антон Чивчалов
